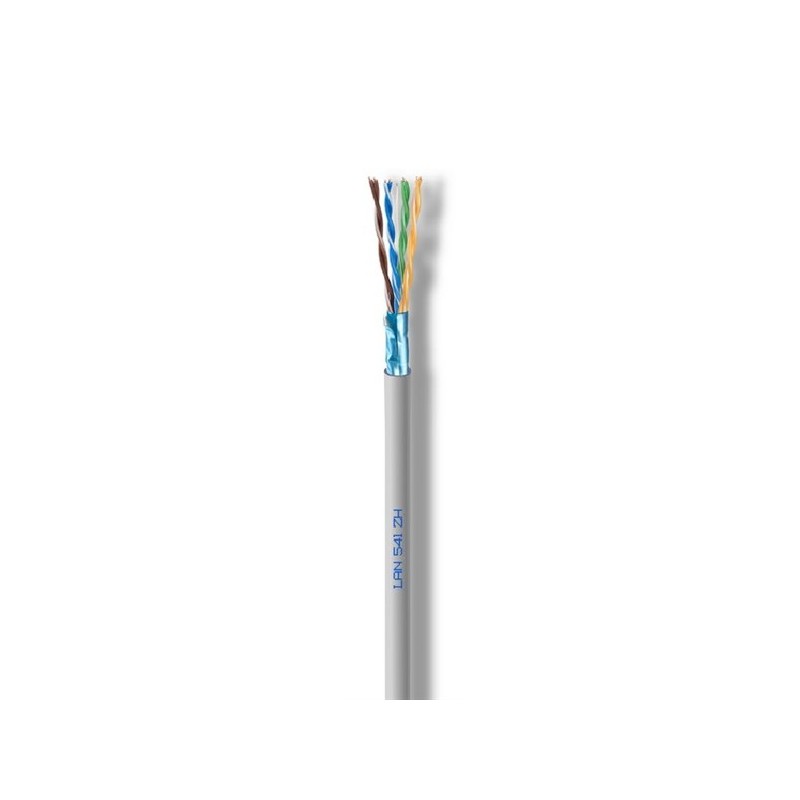

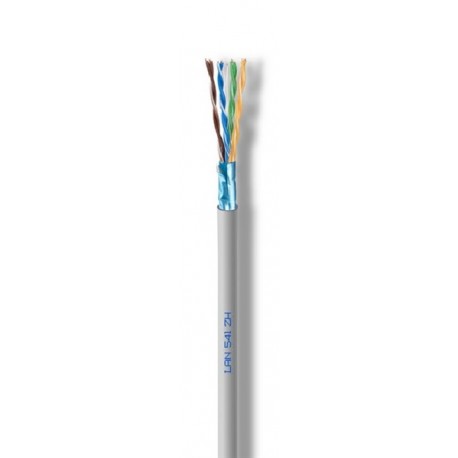

CAVO LAN 541ZH CATEGORIA 5E

CAVO LAN 541ZH CATEGORIA 5E PARAMETRI COSTRUTTIVI

Conduttore interno Ø mm 0,51 materiale Cu Isolamento Ø mm 1,00 materiale PE Nastro materiale Pet Secondo nastro materiale AP Guaina esterna Ø mm 6,2 materiale LSZH PARAMETRI MECCANICI Peso del rame kg/km 15,6 Peso del cavo kg/km 40,2 Min raggio di curvatura x 1/n mm 25/50 Massima forza di trazione N 100 PARAMETRI ELETTRICI Impedenza Ohm 100±5@100 MHz Capacità Mutua (@800Hz) pF/m 48 Velocità di propagazione % 67 Attenuazioni (a 20°C) a 1 MHz dB/100m 1,9 a 10 MHz dB/100m 6,0 a 20 MHz dB/100m 8,5 a 31,2 MHz dB/100m 10,7 a 62,5 MHz dB/100m 15,7 a 100 MHz dB/100m 19,8 NEXT a 1 MHz dB 71,0 a 10 MHz dB 56,0 a 20 MHz dB 51,0 a 31,2 MHz dB 49,0 a 62,5 MHz dB 44,0 a 100 MHz dB 41,0 Attenuazione di Accoppiamento dB > 45 Impedenza di trasferimento (Zt) 1 MHz mOhm/m

< 22 10 MHz mOhm/m < 10 30 MHz mOhm/m < 26 Attenuazione di schermatura (SA) a 30 - 100 MHz dB > 50 Resistenza cc conduttori Ohm/km 95,0 Resistenza di loop Ohm/km 190,0 Tensione d'isolamento guaina (CC, 1 min) kV 1,0
