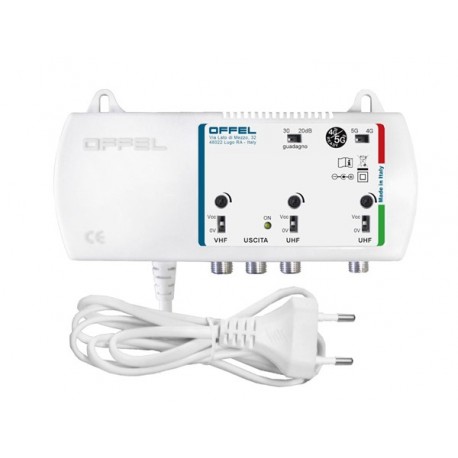

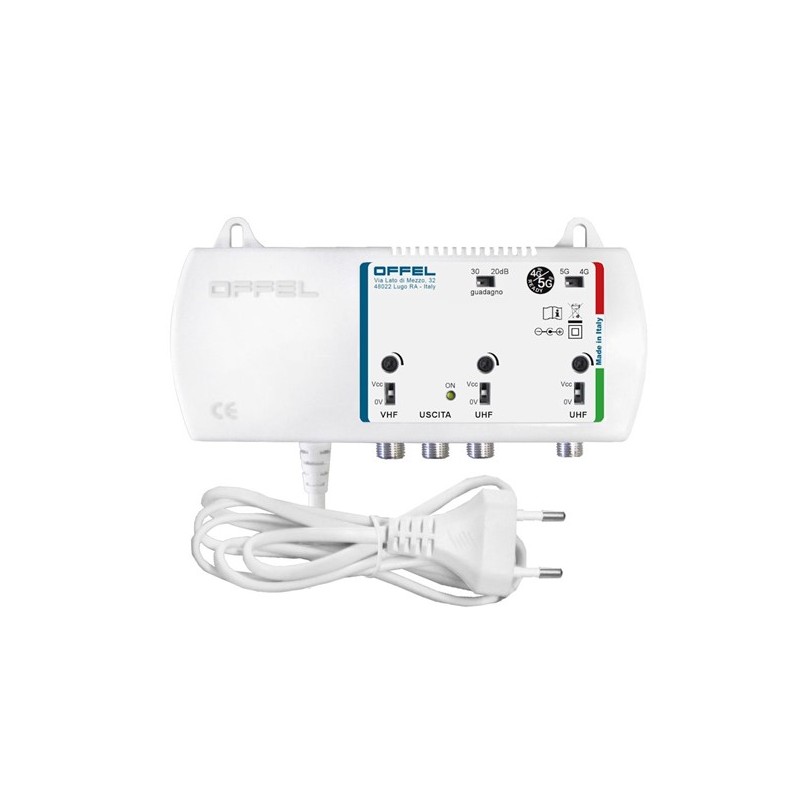

CENTRALINO 3 INGRESSI 20/30dB 5G V-U-U MADE IN ITALY

CENTRALINO 3 INGRESSI 20/30dB 5G V-U-U MADE IN ITALY

Serie Fusion Pro FP

Centralini larga banda per interno, ideali per la distribuzione dei segnali DTT compresi nel range E05÷E60.

Sono dotati di interruttore per la selezione del filtro 4G (banda UHF fino al canale E60) o 5G (banda UHF fino al canale E48).

Dotati di un selettore per impostare il guadagno massimo in banda UHF.

Alimentatore switching a basso consumo.

Elevata potenza di uscita.

Realizzati con componentistica ad elevato standard qualitativo.

Contenitore schermato in pressofusione con connettori a vite tipo F.

Protezione contro i cortocircuiti.

Amplificazione delle bande VHF ed UHF a linee separate con regolazione del guadagno (0÷15 dB) su ogni ingresso tramite trimmer resistivi.

Centralino larga banda per interno, adatto per impianti di ricezione di medie dimensioni.

Progettato per ottimizzare l'amplificazione dei segnali DTT compresi nel range E05÷E60.

Alimentatore switching a basso consumo e sistema di protezione contro i cortocircuiti a ripristino automatico

Contenitore schermato in pressofusione di alluminio dotato di connettori a vite tipo F e robusto case in

plastica ABS a bassa propagazione di fiamma.

La banda VHF si estende dal canale E05 fino al canale E12 compreso (174÷230 MHz).

La banda UHF si estende dal canale E21 (470 MHz) al termine della banda UHF.

4G

5G READY

DTT

indoor

high

shielding

230 V~

cast

product

conn. F

20/30 dB

reg.

prese

max

20

Ideale per adattarsi a diverse soluzioni di impianto grazie ad un selettore a due step che consente di

impostare il guadagno massimo su tutta la banda UHF a 20 o 30 dB.

La banda VHF, invece, ha guadagno massimo 30 dB.

E' dotato di interruttore per la selezione del filtro 4G/5G, che consente l'esclusione delle frequenze

dedicate alla telefonia mobile:

• se impostato su "5G" la banda 5 e la banda UHF si estendono fino al canale E48 compreso (694 MHz);

• se impostato su "4G" la banda 5 e la banda UHF si estendono fino al canale E60 compreso (790 MHz

Ogni ingresso è dotato di un trimmer resistivo per la regolazione del guadagno (VHF: 0÷20 dB; UHF: 0÷15 dB)

e di un interruttore per l'abilitazione della telealimentazione.

V-U-U N. ingressi 3 N. trimmer resistivi 3 Cifra di rumore VHF dB 6 Cifra di rumore UHF dB 6 Tensione max di uscita VHF* dBµV 120 Tensione max di uscita UHF* dBµV 125 Selettore guadagno banda UHF 20 dB 30 dB Guadagno max banda VHF dB ±2 30 Guadagno max bande UHF dB ±2 23 33 Corrente max erogabile mA 100 Tensione di telealimentazione Vcc 12 Consumo massimo W 5,9 Tensione di rete 230 V~ ±10% 50Hz Classe di isolamento II Dimensioni (LxWxH) mm 152x45x100 Dimensioni imballo (LxWxH) mm 160x53x120 Peso imballo Kg 0,375 Temperatura di funzionamento °C 0 ÷ +55 Conforme alle direttive europee 2014/53/UE, 2011/65/UE •  I
