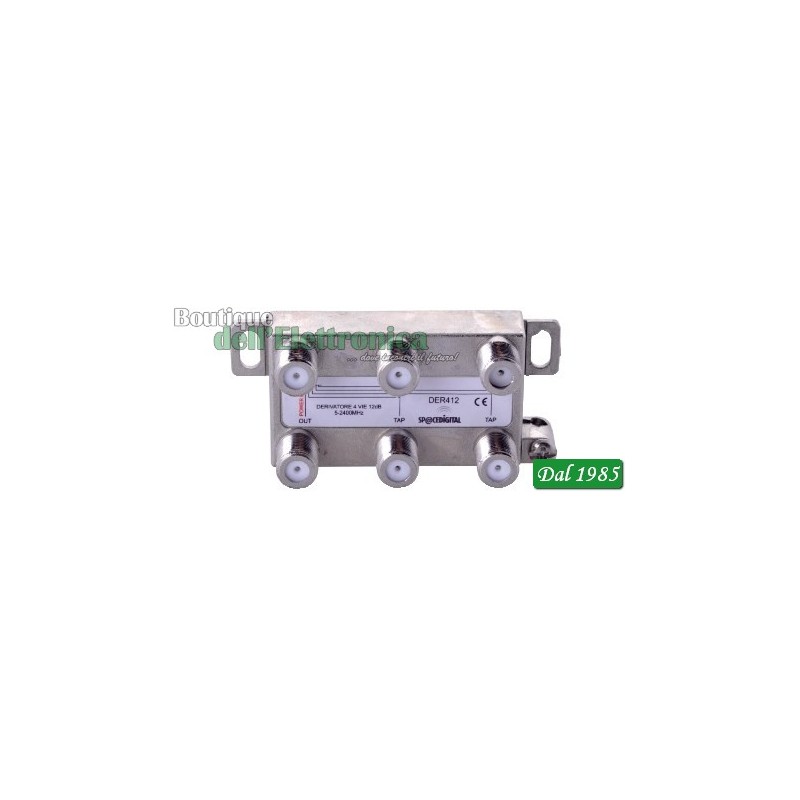

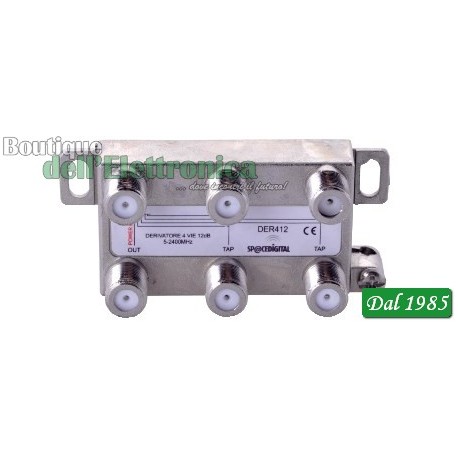

DERIVATORE 4 VIE GBC

DERIVATORI (TAPS) TIPO F CLASSE A CON PASSAGGIO DI C.C. 4 VIE

Derivatore ad alto livello di schermatura (classe A), con connettori F e passaggio di c.c. tra ingresso e uscita passante. 4 vie e idoneo per distribuire sia il segnale TV (Digitale o Analogica) che SAT in modo orizzontale, su ogni piano del condominio e verso i vari appartamenti che lo compongono (idoneo anche per derivazioni interne all’appartamento verso le diverse prese d'antenna). Composto da un ingresso (cavo in arrivo dal piano superiore) e da una uscita indipendente (cavo in discesa per il piano inferiore). Alloggiabile anche nelle scatole di derivazione più piccole. Realizzato in alluminio in pressofusione.

Connettori F 75O su tutte le porte

Provvisti di terminali di messa a terra

Forniti con viti di fissaggio

Leggeri e compatti, collocabili in tutte le scatole di derivazione

Basse perdite di inserzione, alto return loss e isolamento . Idonei per impiantistica professionale in impianti TV/SAT

Tutte le porte con passaggio c.c.

Strutture zincate, pressofuse con finiture in stagno lucido e schermature saldate alla base

Fattore di schermatura :

5-300MHz = 85dB

300-470MHz = 80dB

470-1.000MHz = 75dB

1.000-2.400MHz = 65dB

Attenuaz. di derivazione TV/SAT: 12/12 dB

Attenuaz. di inserzione TV/SAT:  4,5-4,9/4,9-5,3 dB

Disacc. uscita/deriv.: 25/25 dB

Disaccoppiam. deriv./deriv.:  20/22 dB

Vie: 4

Frequenza operativa: 5÷2400 MHz

Dimensioni: 70x35x28 mm
