MODULATORE ANALOGICO MULTIBANDA TELEALIMENTATO 1 IN RCA

MODULATORE ANALOGICO MULTIBANDA TELEALIMENTATO 1 IN RCA

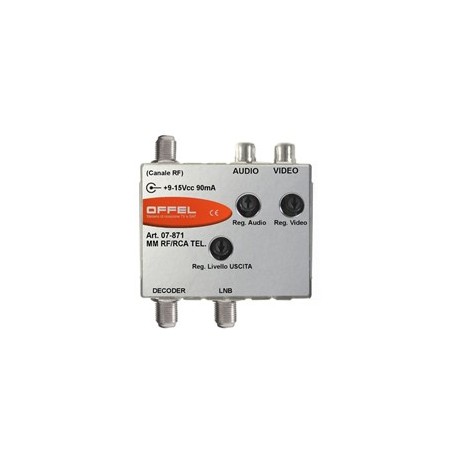

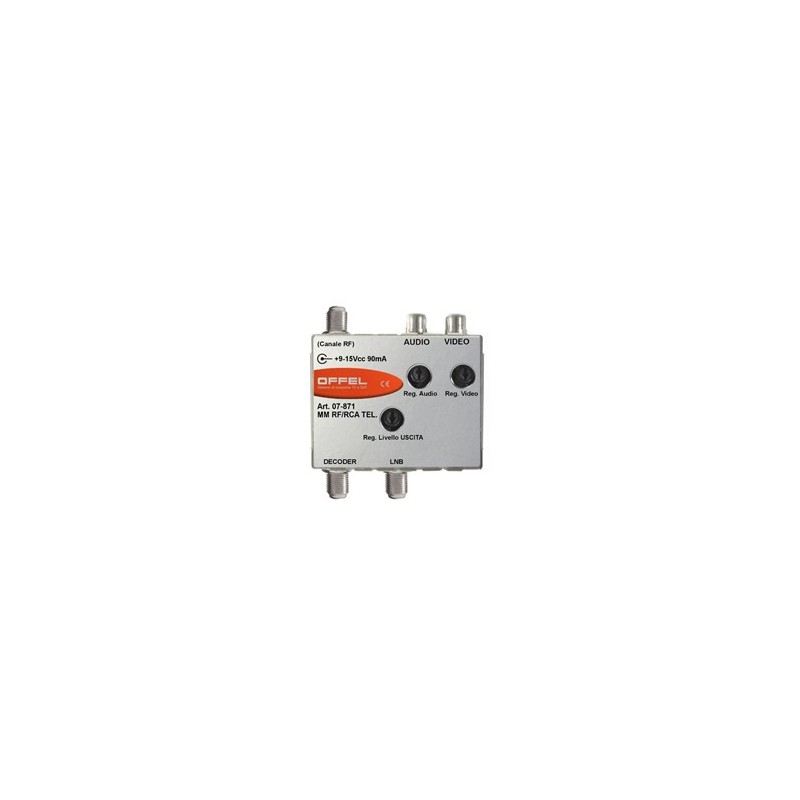

Dispositivo che consente la modulazione di un segnale Audio/Video (proveniente da telecamere, ricevitori SAT, dispositivi dotati di uscita in video composito, ecc.) in un canale RF analogico. Essendo multibanda permette la modulazione del canale di uscita nelle bande VHF, S o UHF. Il canale di uscita è controllato tramite PLL. I livelli dei segnali audio e video sono entrambi regolabili tramite trimmer. Dotato di trimmer resistivo (0÷20 dB) per regolare il livello di uscita. Dotato di un ingresso A/V con connettori RCA ed un'uscita RF con connettore a vite tipo F. Esempio di applicazione alla distribuzione Articolo 07-871 Sigla MM RF/RCA TEL. N. ingressi 1 N. uscite 1 N. trimmer resistivi (0÷20dB) 1 Canali di uscita E02÷E69 Standard PAL B/G Tensione max di ingresso: Audio Vrms 1 Video (@ 75 ?) Vpp 1 Tipo di audio mono Tensione max di uscita dBµV 95 Corrente assorbita mA 90 Tensione di alimentazione Vcc 9 ÷ 18 Connettori di ingresso A/V RCA Connettore di uscita RF a vite tipo F Connettori passaggio SAT a vite tipo F Perdita di passaggio SAT dB

< 1 Dimensioni (LxWxH) mm 62×27×75 Dimensioni imballo (LxWxH) mm 162x100x52 Peso imballo Kg 0,35 Temp. di funzionamento °C -10 ÷ +55 Conforme alle norme EN 55013, EN 55020, EN 60065 art. 07-871 MM RF/RCA TEL. DTT reg. indoor high shielding conn. F Modulatore analogico multibanda telealimentato - 1 in RCA La telealimentazione necessaria al funzionamento del modulatore viene fornita dal decoder SAT ad esso collegato.
