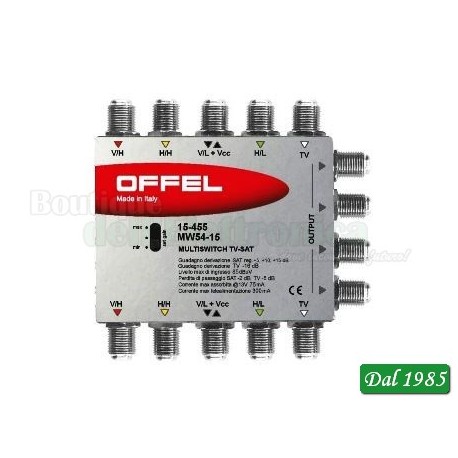

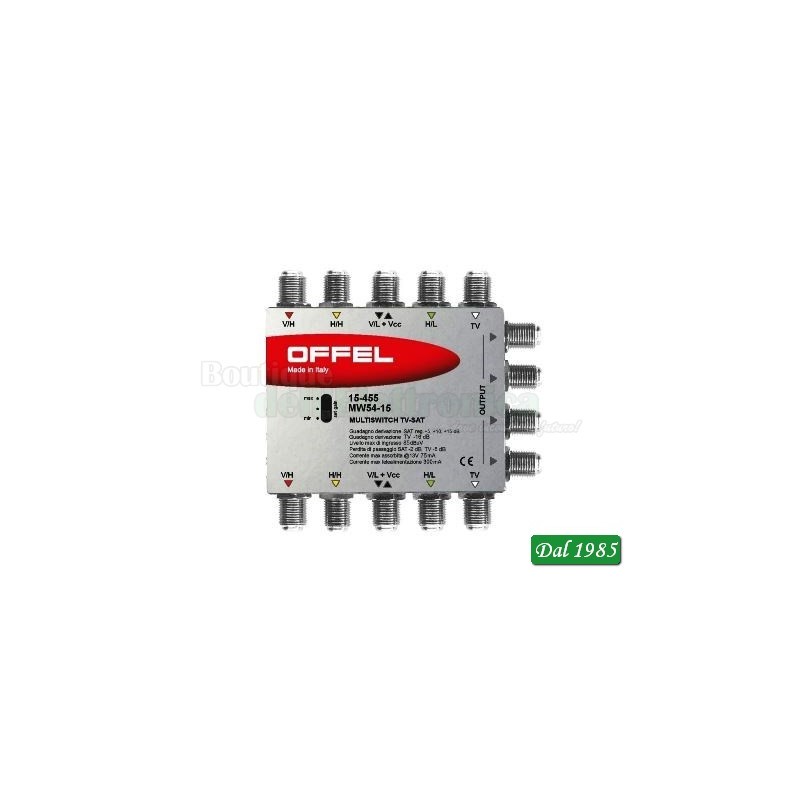

MULTISWITCH REGOLABILE 5IN - 4 DERIVATE MW54-15

MULTISWITCH REGOLABILE 5IN - 4 DERIVATE MW54-15

Ideale per la distribuzione dei segnali TV-SAT in impianti centralizzati.

Realizzato con guadagno di derivazione regolabile per garantire alle prese un equilibrato livello dei segnali SAT.

Tre regolazioni di guadagno disponibili: +5 dB, +10 dB e +15 dB.

Il guadagno desiderato è selezionabile tramite interruttore a tre posizioni.

Il segnale terrestre è in miscelazione passiva per evitare eventuali problemi dati dall'intermodulazione.

Connettori per le uscite passanti a vite tipo F.

Articolo 15-455 Esempio di applicazione

Sigla MW54-15

N. ingressi SAT 4

N. ingressi TV 1

N. uscite passanti SAT 4

N. uscite passanti TV 1

N. uscite derivate TV-SAT 4

Guadagno di derivazione SAT dB +5, +10, +15

Guadagno di derivazione TV dB -16

Perdita di passaggio SAT dB 1,5 Typ. 2 Max

Perdita di passaggio TV dB 4,5 Typ. 5 Max

Return Loss SAT dB >10

Return Loss TV dB >10

Corrente max assorbita @13V mA 75

Corrente max telealimentazione mA 300

Frequenze di lavoro SAT MHz 950÷2150

Frequenze di lavoro TV MHz 47÷790

Tensione max di ingresso dBµV 85

Tensione min di ingresso dBµV 45

Isolamento tra gli ingressi dB >30

Isolamento tra le uscite dB >30

Connettori F uscite passanti a vite

Dimensioni (LxWxH) mm 90x27x90

Dimensioni imballo (LxWxH) mm 100x33x90

Peso imballo Kg 0,202

http://www.offel.it/upload/prodotti/allegati/schede-tecniche/DataSheet_15-455_IT.pdf
